自动抛光机

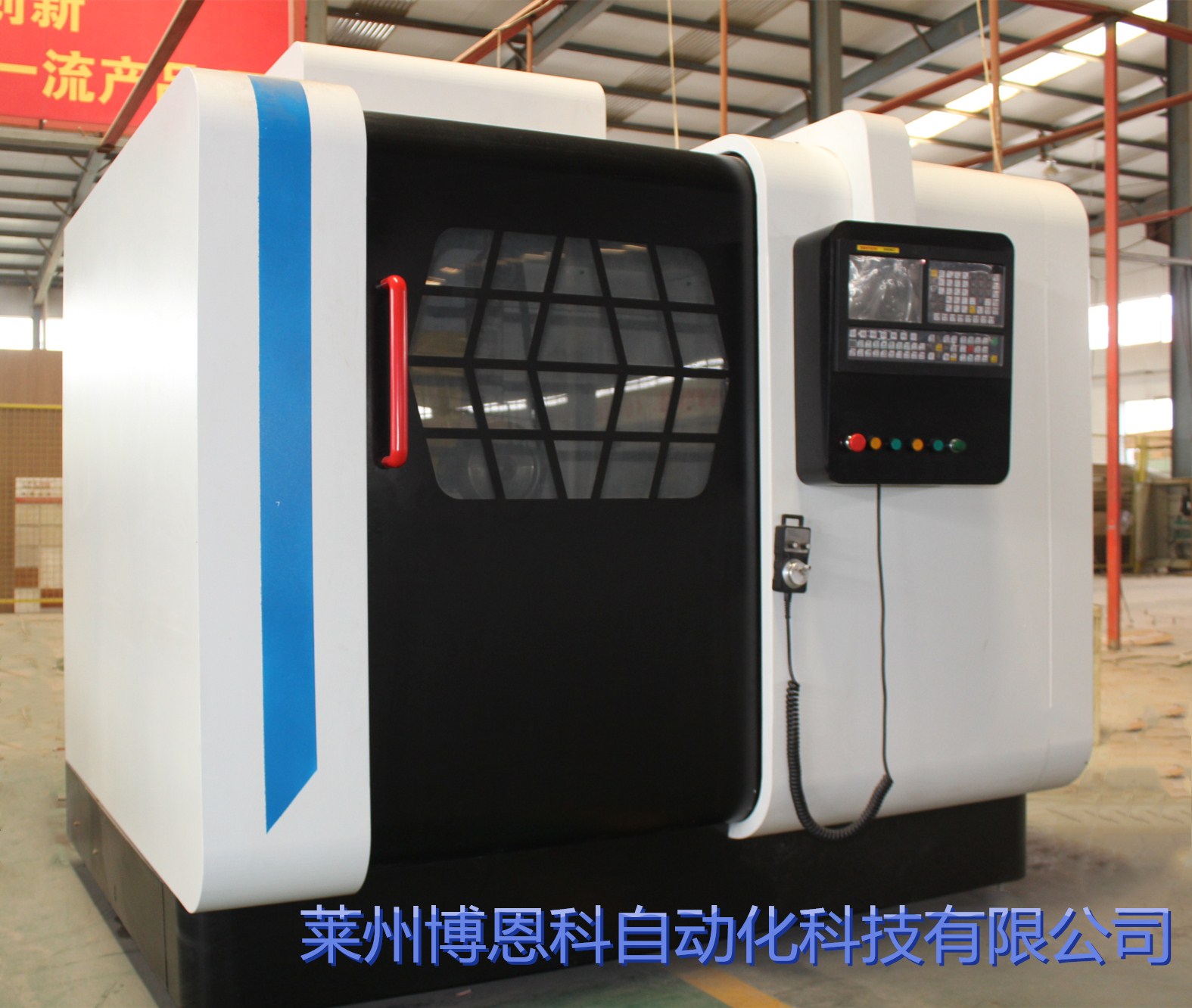

自动抛光机 博恩科专注自动抛光打磨机

添加时间:2019-09-18    阅读次数:


博恩科自动抛光机结构配置

序号

项目名称

大分类

项目名称

小分类

要   求

详 细 描 述

1-1

设备属性

设备名称

五金自动抛光机


1-2

设备型号

BNK-APM-5


1-3

设备用途

主要用于五金产品自动抛光


2-1

机床结构

床身单元

床身内部筋板设计合理,刚性好,吸震性好,经过严格的时效处理,消除内应力,不易变形



2-2

机床结构

采用卧式单工位;由XYZ构成三坐标轴,在工作台上增加两个旋转轴AB轴。


2-3

工件轴

工件轴采用套筒式结构、采用P4级配对角接触球轴承,工件轴径向、端面跳动小于0.002mm、油脂润滑。


2-4

工装系统

专用工装


2-5

上下料单元

人工上下料


2-6

抛光机构

主轴直接驱动抛光轮


2-7

润滑单元

机床配有稀油集中润滑系统(浙江胜祥产品),定时定量及时维护导轨和丝杠。导轨、滚珠丝杠润滑采用自动润滑泵,机床配置润滑图表。


2-8

防护罩单元

机床采用全封闭防护罩,防护罩空间尺寸大,便于调整、操作与维修


2-9

电柜单元

电箱与机床分开放置


2-10

操作箱单元

操作箱固定在机床的右前角并可旋转一定角度


2-11

机床参数

1、机床总功率:10KW

2、工件电机功率:4KW,

3   气压压力:0.4-0.5 Mpa

4、机床占地面积:3000×2800mm


3-1

机床配置

控制系统

机床采用五轴控制系统,系统分辨率

0.001mm,进给精度0.001mm,伺服      轴手动对刀方便,附带电子手轮一个。系统稳定可靠、能适应温差、湿度变化较大的工作环境。具备加工产品记数功能,设置标准输出、输入接口。显示器10.4吋。人机中文界面对话,显示各种加工参数、位置,方便各参数调整和设置,并能显示基本故障诊断。


3-2

低压电器

标配正泰、德力西,可选配。


3-3

丝杠、导轨

品牌标配,可选配。


3-4

润滑系统

浙江胜祥YET-B2P2-4


3-5


气动系统

亚德客,可选配
